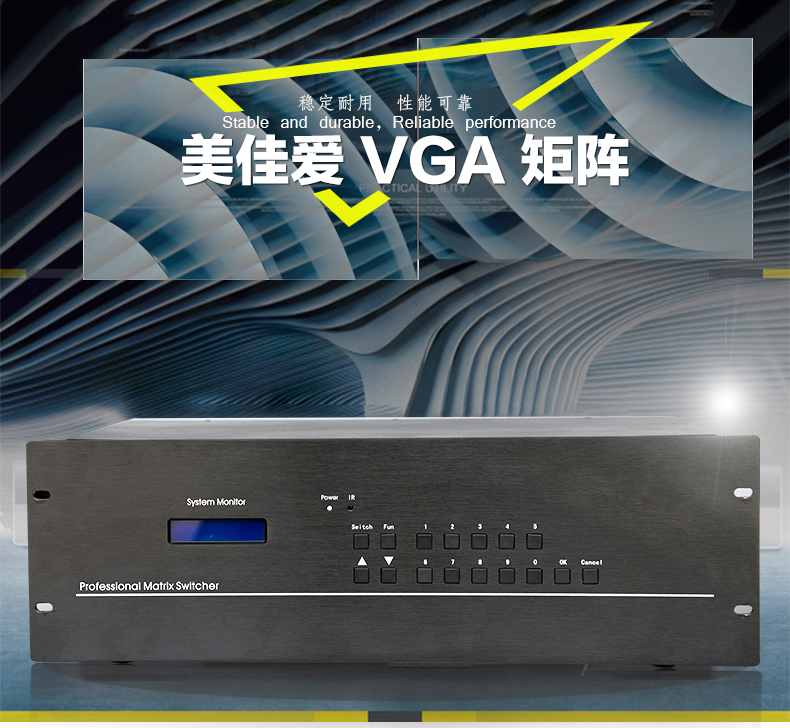

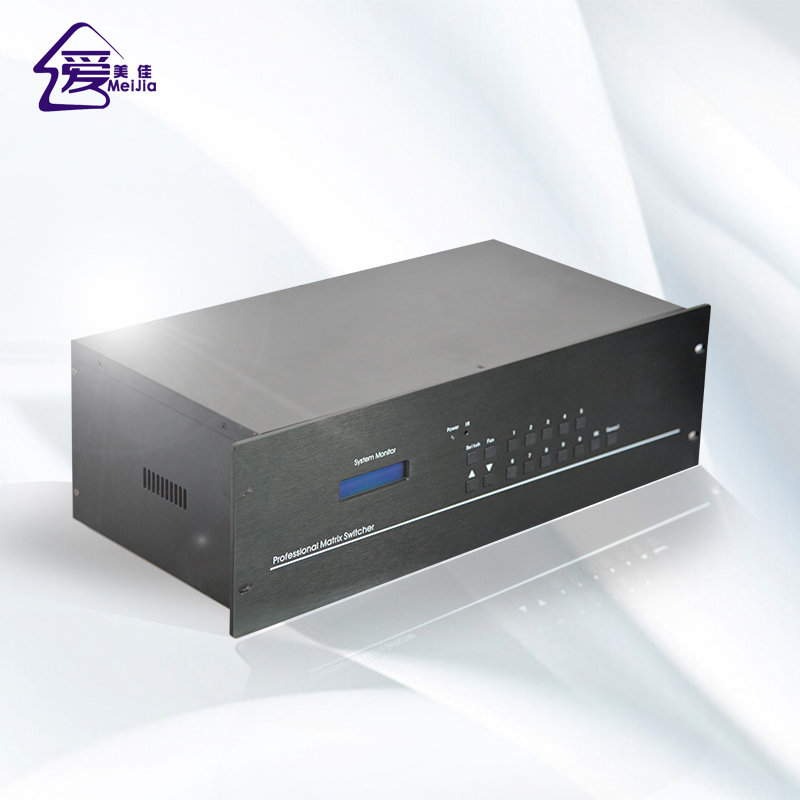

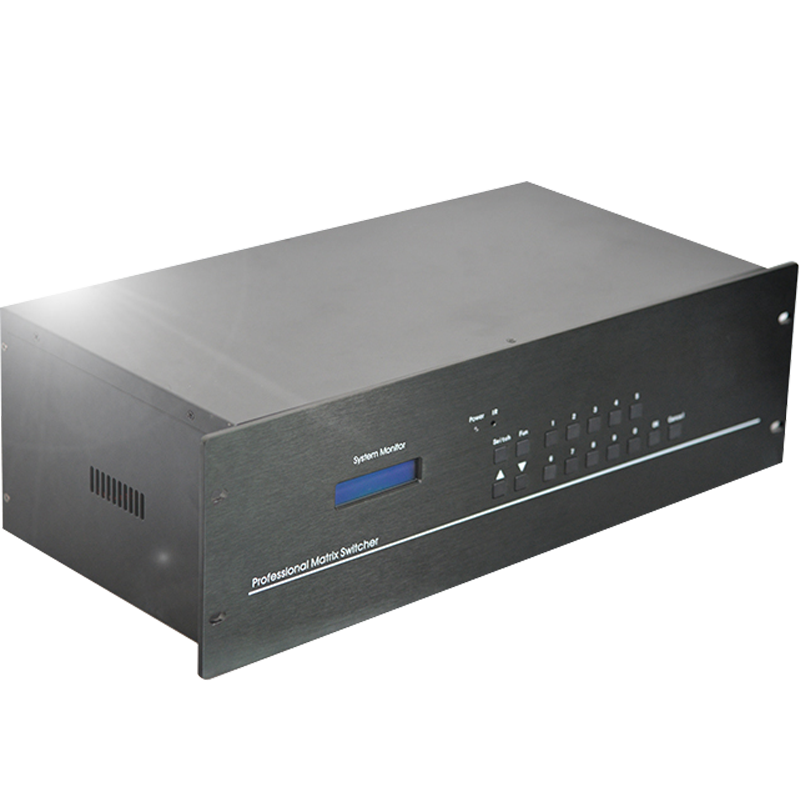

VGA矩陣系列
產品型號：

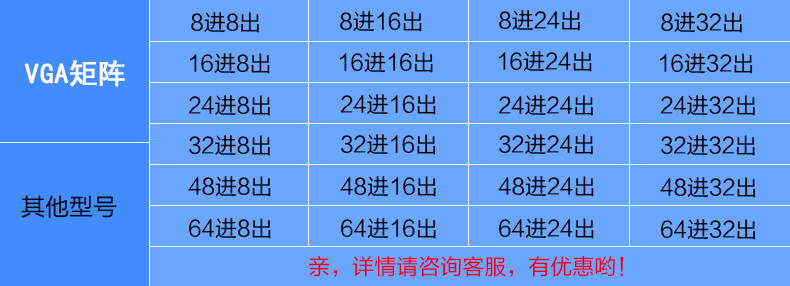

提供VGA04*04(4進4出)至VGA128*128（128進128出）各個型號。
先進性：
同步國際領先產品，國內首批采用可變增益技術的廠家，每路輸出的放大系數可獨立調節，并且支持?jǐn)?shù)字調節，使固定增益的傳統矩陣在線長時圖像很暗，線短時圖像又發白的問題，得到很好改善。500M超高帶寬。

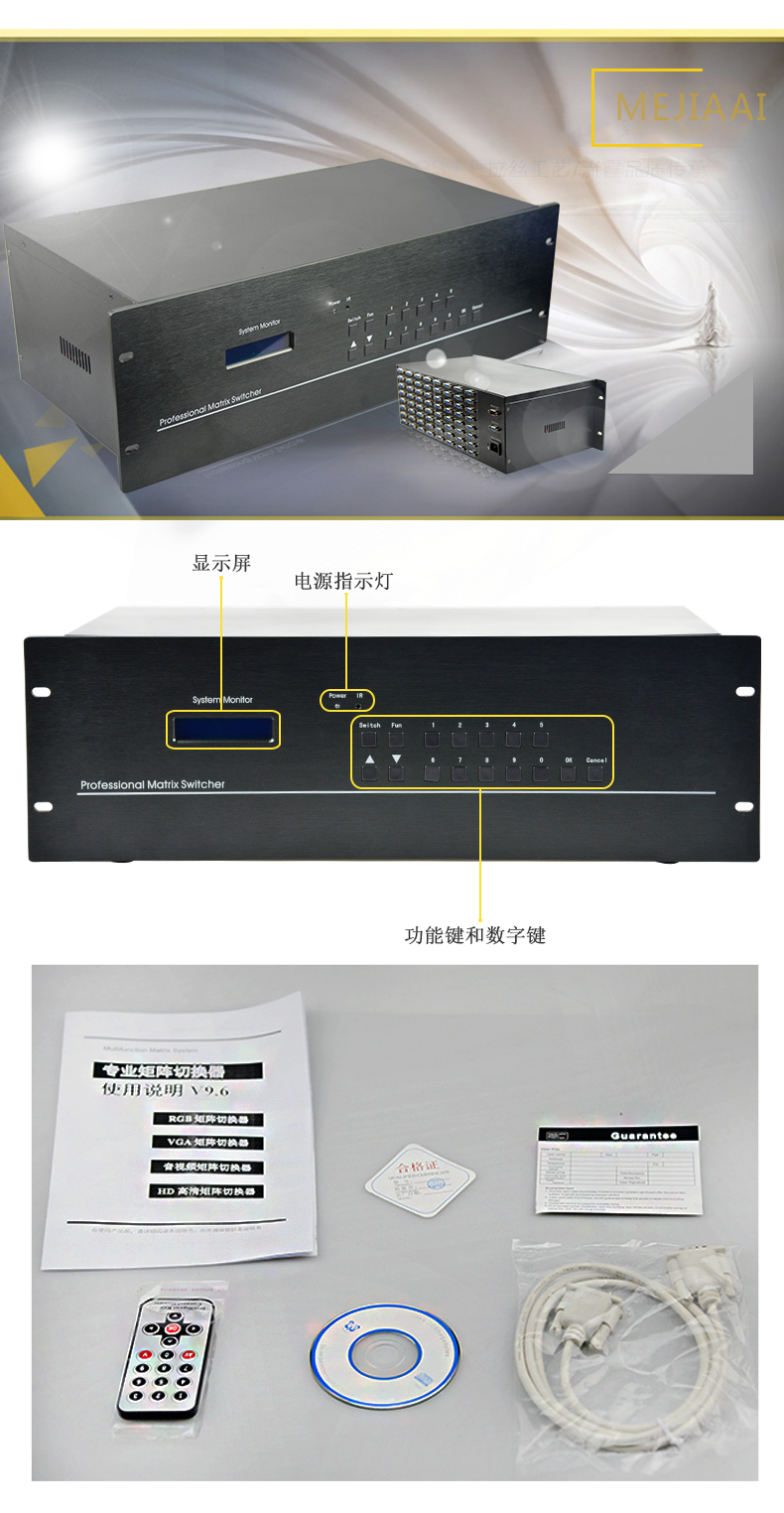

裝箱清單：
VGA矩陣切換器一臺；
220V電源線一條；
RS232串口線一條；
軟件光盤一張；
產品手冊一份；
合格證、保修卡一份。

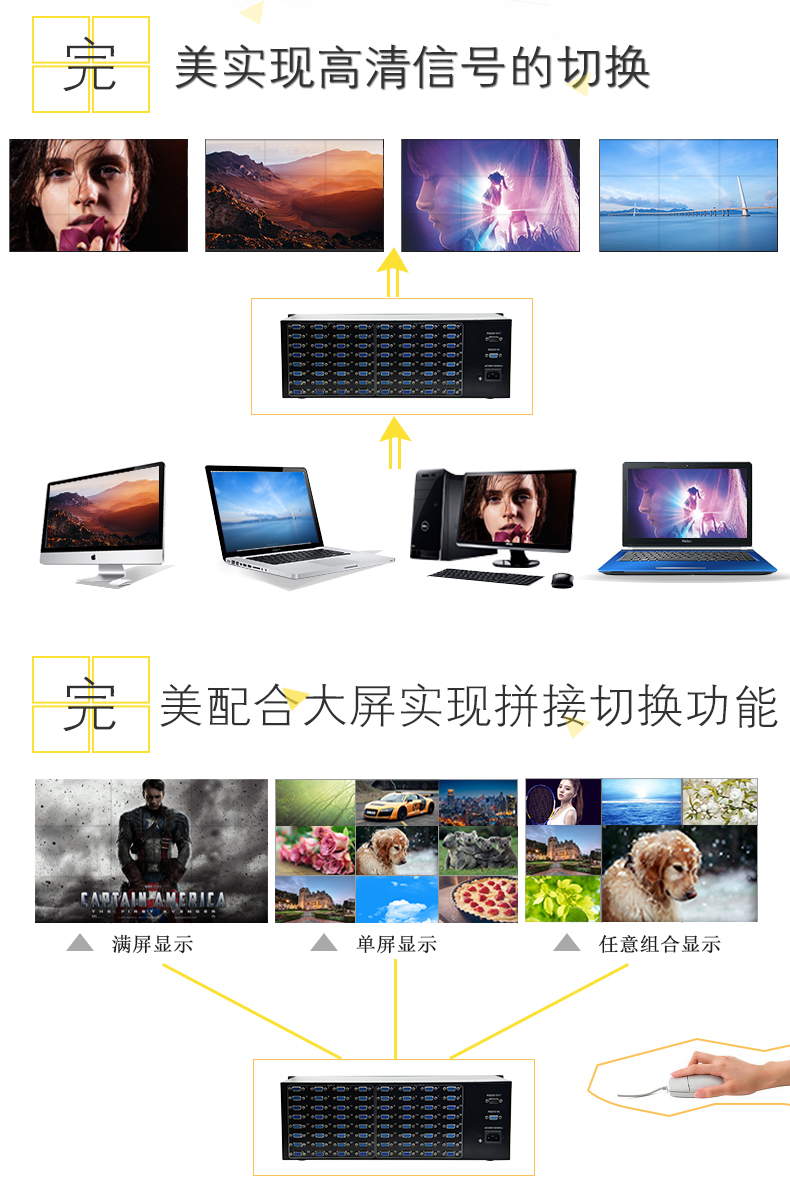

功能簡述：
- 內部帶有緩沖電路，信號補償電路，自動增益調節，使圖像信號能高保真輸出，更加穩定，更遠距離傳輸；
- 支持快速切換操作。

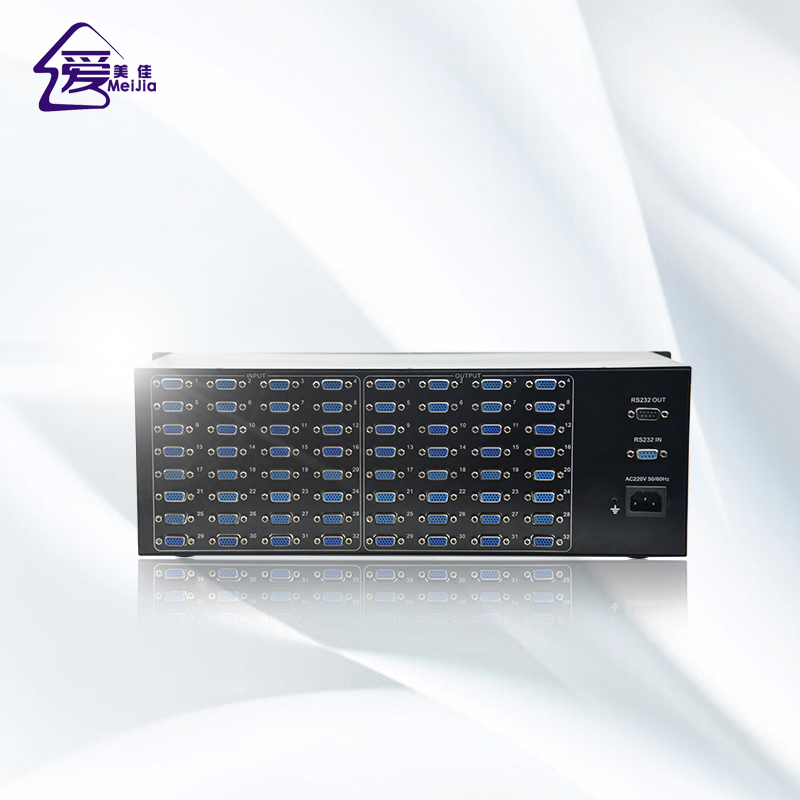

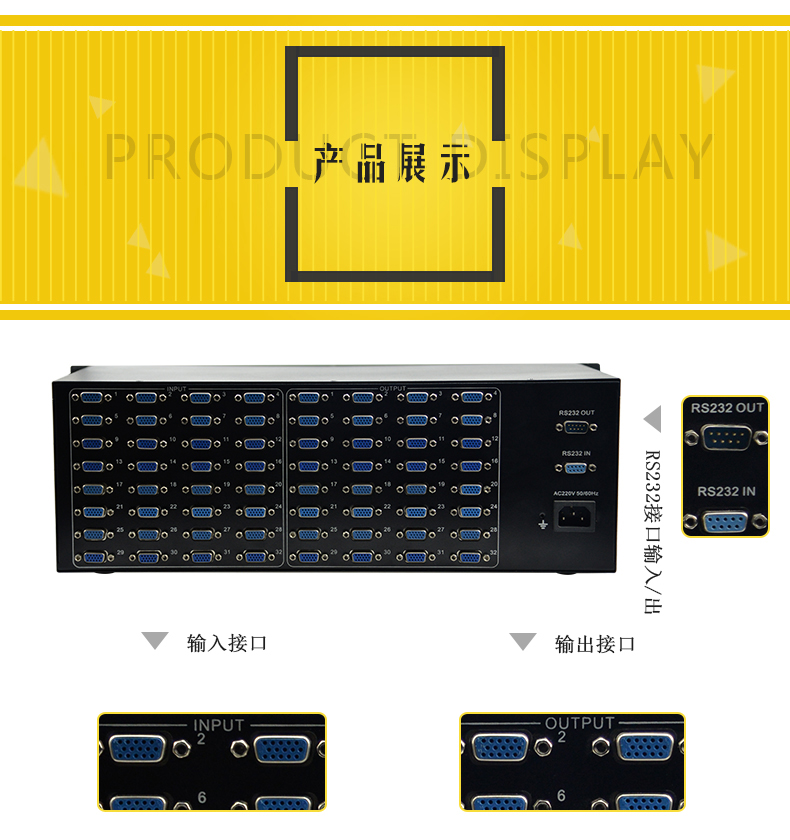

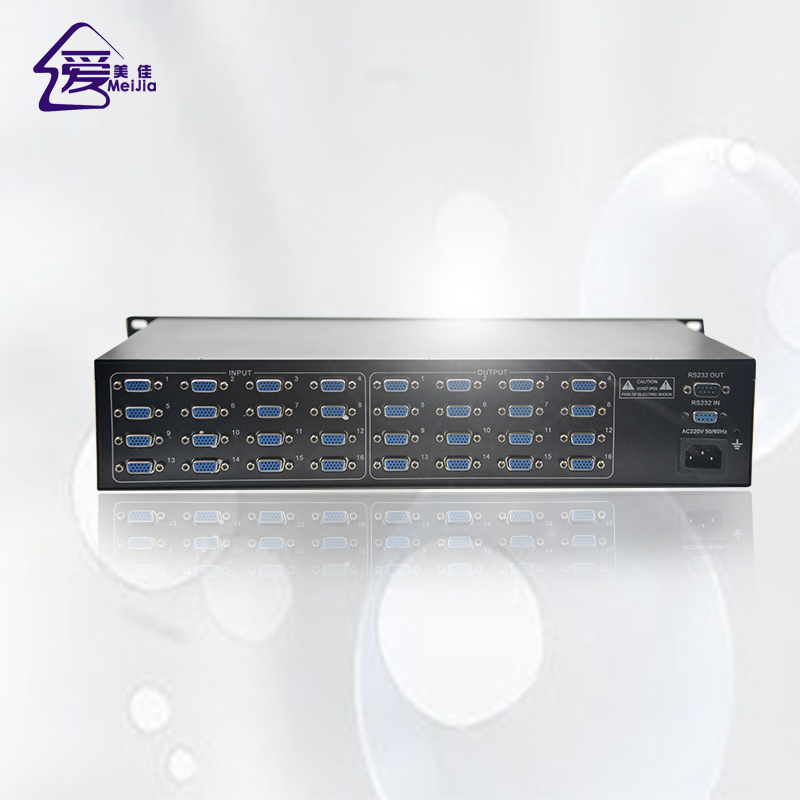

- 獨立的VGA輸入、輸出端子，采用15針HD母接口。
- 支持信號類型有：VGA、RGBHV、RGBS、RGsB、合視頻、S－視頻、分量視頻。
- 500M(-3dB),滿載帶寬。
- 支持一鍵快速查詢功能，方便察看矩陣的切換狀態。
- 具有掉電記憶功能帶有斷電現場保護。
- 高檔藍光液晶顯示屏。
- 提供 RS232 通訊接口，控制協議簡要易用?？筛咚偬幚?RS232 通訊數據，這樣提高了 DLP 等顯示設備信號切換的等待時間。

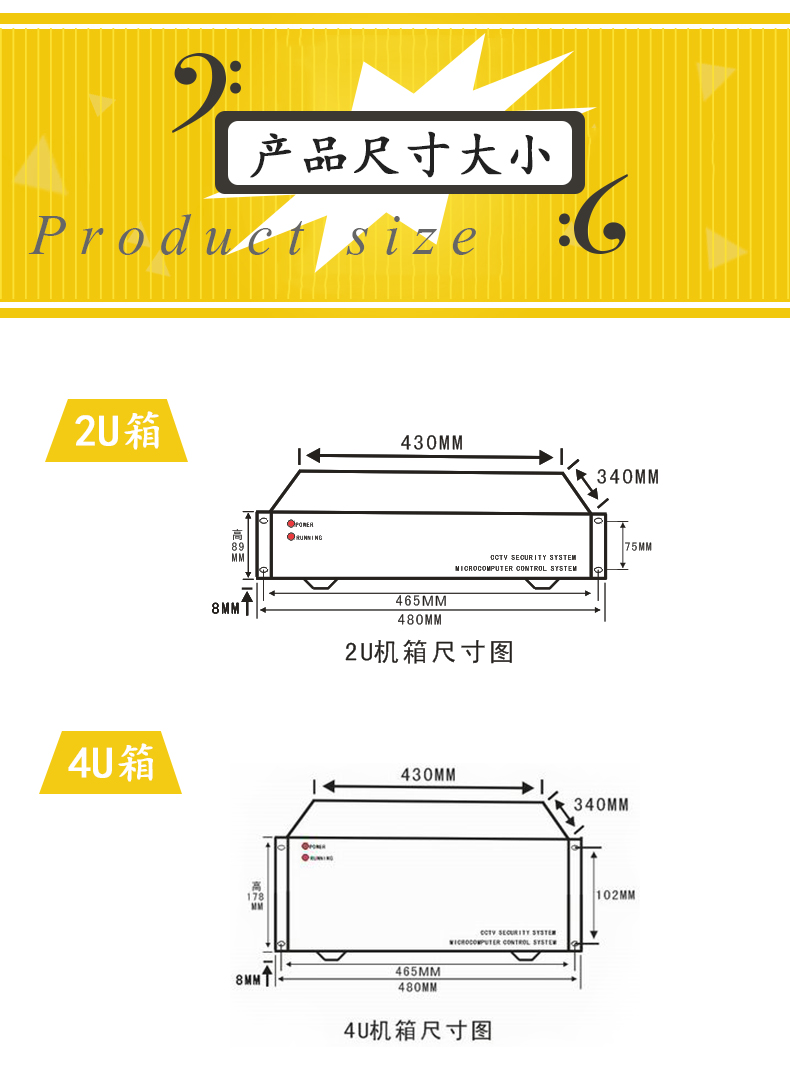

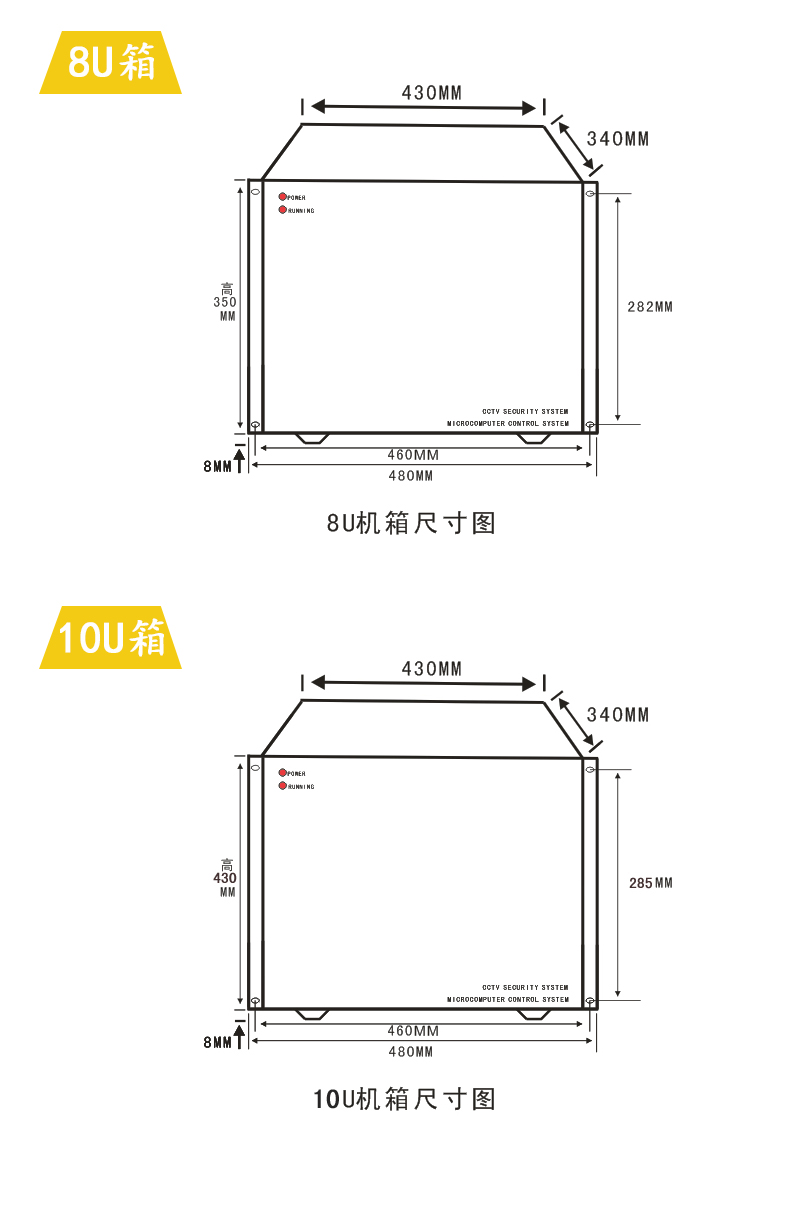

- 標準機架安裝的2U金屬機箱，高檔鋁拉絲面板。
- 采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性。
串口控制，簡便易用的通訊協議
和電腦采用交叉線連接，采用2---3，3---2，5---5，波特率9600，1位停止位，無校驗。
- 同時換音視頻：輸入通道號*輸出通道號！，比如把第2路輸入切換到第15路輸出，代碼為2*15！。
- 把某路輸入音視頻切換到所有輸出：輸入通道號*N！，比如把第2路音視頻輸入切換到所有輸出，代碼為2*N!。
- 音視頻對應切換，即音頻及視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N!。
- 只切換視頻：輸入通道號*輸出通道號%，比如把第2路視頻輸入切換到第15路輸出，代碼為2*15%。
- 把某路輸入視頻切換到所有輸出，輸入通道號*N%，比如把第2路視頻輸入切換到所有輸出，代碼為2*N%。
- 僅視頻對應切換，即視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N%。
- 只切換音頻，輸入通道號*輸出通道號$，如把第2路音頻輸入切換到第15路輸出，代碼為2*15$。
- 把某路音頻切換到所有輸出，輸入通道號*N$，如把第2路音頻輸入切換到所有輸出，代碼為2*N$。
- 僅音頻對應切換，即音頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N$。
- 保存模式，即保存輸入輸出的對應關系，代碼為SAVE+存儲編號，存儲編號范圍為1—9，比如SAVE1。
- 調用模式，即調用保存好的輸入輸出對應關系，代碼為CALL+存儲編號，存儲編號范圍為1—9，比如CALL1。
- 查詢輸出對應輸入的關系，返回全部輸出對應的輸入關系代碼為QUER00，返回某路輸出對應的輸入代碼為QUER+輸出通道號，比如要返回第1路輸出，則代碼為QUER01。

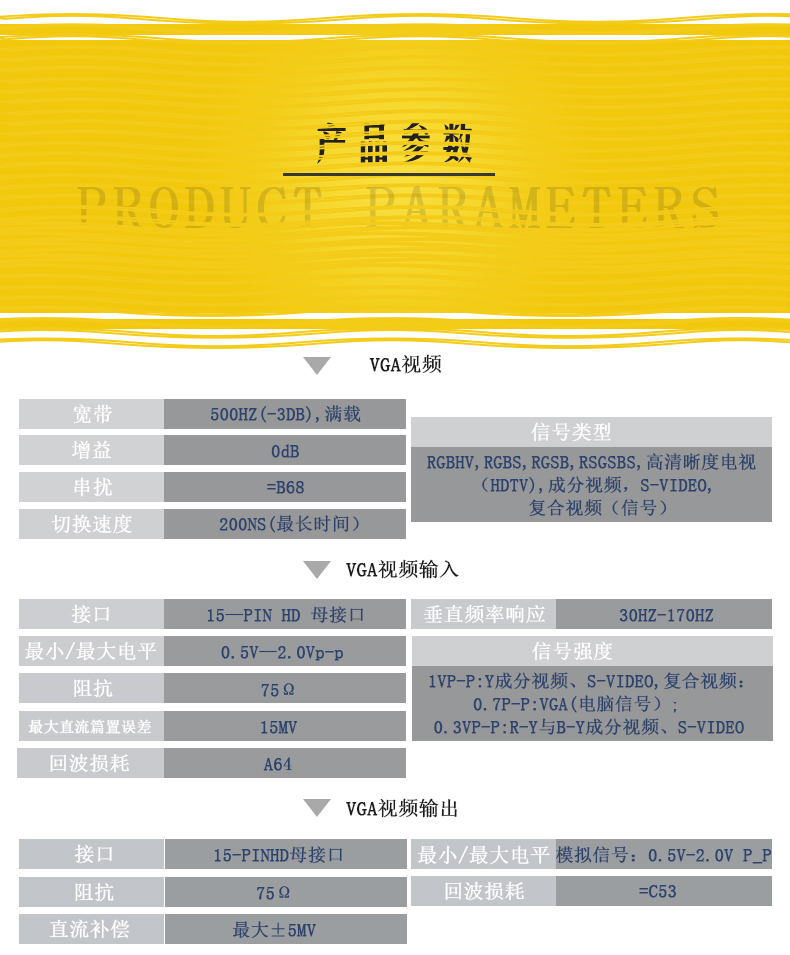

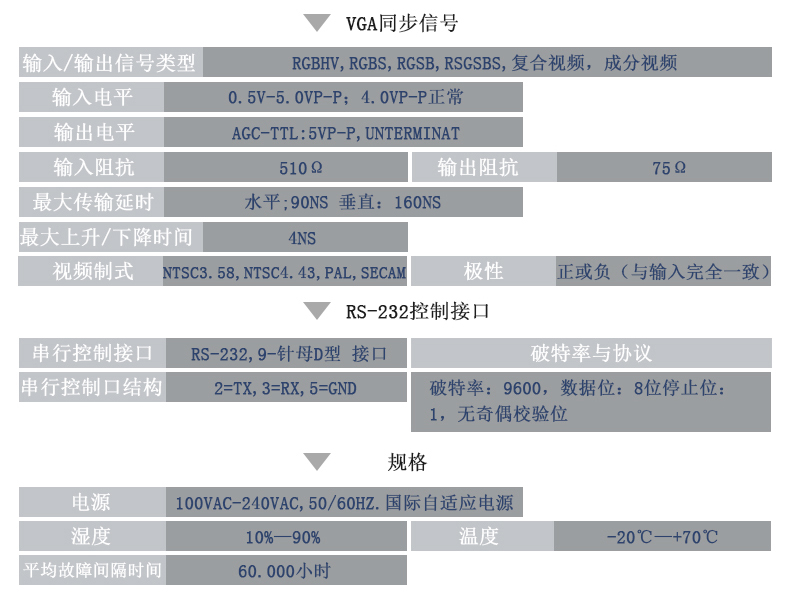

參數：
增 益：0 dB；
帶 寬：500MHz (-3dB),滿載；
串?dāng)_和：-60dB @10 MHz；
切換速度<150ns；
輸入最小/最大電平模擬信號：0.5V ~ 2.0V p-p；
輸入阻 抗：75 Ω；
回波損耗：<-38dB@5MHz；
最大直流偏置誤差：16mV；
輸出最小/最大電平：2.0V p-p；
輸出阻抗：75 Ω；
同步輸入電平：0.5V- 5.0V p-p,: 4.0V p-p 正常；
同步輸出電平：1K；
同步輸出阻抗：75 Ω；
最大傳輸延時：水平92ns,垂直： 158ns；
最大上升/下降時間：4ns；
串行控制接口：RS-232, 9-針母 D型 接口；
波特率與協議：波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位；
串行控制口：2 = TX, 3 = RX, 5 = GND；
電 源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源；
溫 度：儲存、使用溫度: -20° ~ 70°C；
濕 度：儲存、使用濕度:10% ~ 90%；
平均故障間隔時間：41000 小時；
質 保：1年免費保修,終生維護。
